莫來石磚是指以莫來石為主晶相的高鋁質耐火材料。一般氧化鋁含量在65%～75%之間。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁**者還含有少量剛玉。主要用于熱風爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷燒結窯、石油裂解系統死角爐襯等。

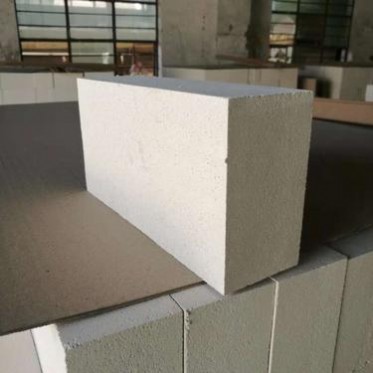

莫來石磚耐火度**，可達1790℃以上。荷重軟化開始溫度1600～1700℃。常溫耐壓強度70～260MPa。抗熱震性良好。有燒結莫來石磚和電熔莫來石磚兩種。燒結莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結合劑，經成型、燒成而制成。電熔莫來石磚以高礬土、工業氧化鋁和耐火黏土為原料，加入木炭或焦炭細粒作還原劑，成型后采用還原電熔法來制造。電熔莫來石的結晶比燒結莫來石大，抗熱震性比燒結制品好。他們的高溫性能主要取決于氧化鋁的含量和莫來石相與玻璃分布的均勻性節約能源的要求日益提高，輕質保溫材料的研制發展迅速。輕質莫來石磚是**比較理想的保溫耐火材料之一，具有化學穩定性好，耐高溫、尺寸精度高，結構均勻，外形美觀，導熱系數低等特點。現廣泛應用于熱風爐、玻璃坩堝、金屬熔爐、陶瓷隧道窯、輥道窯、電瓷梭式窯等，具有廣闊的市場前景。根據特種耐火材料廠要求，采用復合添加物燒燼法研制生產的輕質莫來石磚選料精細、使用溫度**、可直接接觸火焰，生產成本較低、制造工藝簡單，節能效果顯著、產品性能和質量基本達到**產品90年代**先進水平，雖然開發時間較短，但已得到了不少用戶的好評
當今**生產輕質莫來石磚的方法有三種:泡沫法、添加物燒燼法和氣化法。用泡沫法制造輕質莫來石磚是將發泡劑和穩定劑及水按一定比例配合，先制成泡沫液，然后與料漿混合經澆注成型、養護、干燥、烘烤和燒成等工序，制成高氣孔率的輕質莫來石磚。其雖然能生產出高質量的輕質莫來石磚，但其工序程序多，比較復雜，生產周期長，生產效率低，成本**。添加物燒燼法生產輕質莫來石磚是在配料中添加一部分可燃添加物，如木屑、聚苯乙烯、焦炭等，在磚燒成時，可燃添加物迅速燃燒，添加物的位置成了氣孔。這種氣孔率高、密度小的磚就成為輕質莫來石磚。該方法生產工藝過程簡單，生產周期較短，成本較低，生產效率高。氣化法生產輕質莫來石磚是指在配料中引人能夠起化學作用而產生氣體的物質，利用化學方法來獲得氣泡，從而產生出氣孔率高、密度小的磚。此方法生產工藝較泡沫法簡單，生產周期較長，成本**，在實際生產中極少使用。根據特種耐火材料廠實際情況，采用添加物燒燼法生產輕質莫來石磚。添加物燒燼法生產輕質莫來石磚，有三種成型方法:振動、澆注、手工搗打成型。振動成型生產輕質莫來石磚，周期短，生產效率高，但質量較難控制；澆注成型周期長、生產效率低、成本**；手工搗打成型生產效率低、成本低，勞動強度大，質量較難控制。考慮我廠實際情況，決定采用新工藝—高頻振動加壓成型，在振動成型的同時給以一定的壓力。其生產周期短、生產效率高，成本低，對其成型時間、壓力嚴格控制，生產的產品質量讓人滿意a.泡沫聚苯乙烯珠粒:外觀較白，粒狀，粒度均勻，直徑在0. 5-2mm以內。b.鋸木屑:采用細木屑，經過2mm篩孔篩選，除掉雜質及篩上料。c.熟料:莫來石質熟料，經輪碾機碾碎、振動球磨機粉碎，分別過4目篩,20目篩、80目篩后貯人倉庫，使用時按粗顆粒:中顆粒:細顆粒=5:2:3配。d.工業氧化鋁:河南鄭州氧化鋁廠生產，其化學成份為:Al2O3>99%；SiO2<0. 10%；Al2O3<0. 05%。e.高嶺土:手選三級高嶺土，其化學成份為:Al2O3> 35%；SiO2<49%；Al2O3<0.5%；CaO MgO<1. 5%；K2O Na2O<0. 5?。
中國耐火材料網
公眾號
在線客服
