參考指標
AZS-33#
AZS-36#
AZS-41#
化學成分
Al2O3
余量
余量
余量
ZrO2
32-34%
35-37%
40-42%
SiO2
≦16.0%
≦14%
≦13.0%
Na2O
≦1.5%
≦1.6%
≦1.3%
Fe2O3+TiO2+CaO+Ma2O+K2O+B2O3
≦2.5%
≦2.5%
≦2.5%
體積密度
3.85g/cm3
3.95g/cm3
4.0g/cm3
顯氣孔率
≦2.0%
≦1.5%
≦1.3%
靜態下抗玻璃液侵蝕
≦1.6mm/24h
≦1.5mm/24h
≦1.3mm/24h
氣泡析出率
≦2.0%
≦1.5%
≦1.3%
玻璃相出析溫度
≧1400℃
≧1400℃
≧1400℃
容重
普通澆鑄/傾斜澆鑄
3.4g/cm3
3.45g/cm3
3.55g/cm3
準無縮澆注
3.6g/cm3
3.7g/cm3
3.8g/cm3
無縮澆鑄
3.8g/cm3
3.9g/cm3
3.95g/cm3

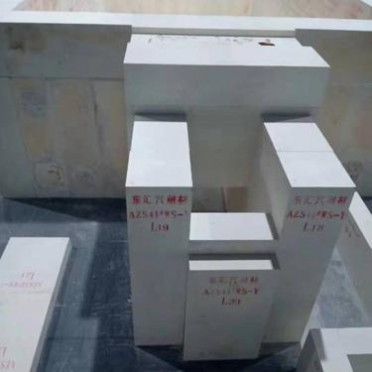

應用
適用于玻璃窯爐中熔化室的上下部結構，如熔池、工作池的池壁磚、鋪面磚、供料道等。易損部位AZS-41#作為關鍵部位材料，如加料口、流液洞、鼓泡磚、窯坎、舌頭磚以及流出口。
中國耐火材料網
公眾號
在線客服
