碳化硅磚耐磨性能好抗侵蝕用碳化硅磚可按照圖紙定制異型磚【價格，廠家，求購，使用說明】

中國耐火材料網 - 中國耐火材料網絡大數據行業門戶網站 ! 注冊會員我的商務助手客服中心

當前位置：首頁>產品信息>碳化硅磚耐磨性能好抗侵蝕用碳化硅磚可按照圖紙定制異型磚

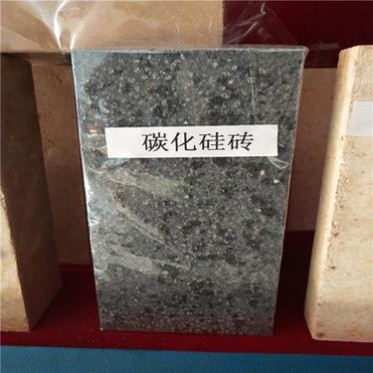

碳化硅磚耐磨性能好抗侵蝕用碳化硅磚可按照圖紙定制異型磚
?

?
碳化硅磚分類?黏土結合碳化硅磚? 黏土結合碳化硅磚是以碳化硅為主要原料，以黏土為結合劑燒成的耐火制品。其特征是熱導率高、熱膨脹系數小、抗熱震性和耐磨性好，是碳化硅系磚中**早開發出來的一種。? 黏土結合碳化硅磚用黑色碳化硅為原料，其化學成分：SiC 98.0%，游離C 0.5%，Fe 0.2%，游離SiO2? 0.6%，用結合性能良好的軟質黏土、紙漿廢液作結合劑。以往用的結合黏土比例較大，一般為10%～15%，現多用3%的黏土和5%的紙漿廢液。黏土加入量少的碳化硅磚熱導率比多黏土結合的碳化硅磚要高3～4倍，荷重軟化溫度和抗渣性也**。結合黏土為3%的黏土結合碳化硅磚的制造工藝是，將粗、中、細SiC按可以獲得**大堆積密度的顆粒級配進行配制。先干混均勻后再加入黏土，干混3min后加入紙漿廢液4%，進行混練。泥料水分約1.5%，困料12h后，泥料過4mm篩網，用壓磚機成型。磚坯體積密度2.5～2.79/cm3 。在自然干燥條件下干燥2～4天，在隧道窯內燒成，燒成溫度1400℃。該制品用做陶瓷窯窯具，馬弗爐用馬弗罩，鋁精煉爐用爐襯磚，鋅蒸餾爐用蒸餾罐、水泥回轉窯冷卻器等。? 氮化硅結合碳化硅磚? 氮化硅結合碳化硅磚是用SiC和Si粉為原料，經氮化燒成的耐火制品。其特點是以Si3N4為結合相。Si3N4以針狀或纖維狀結晶存在于SiC晶粒之間，是一種重要的新型耐火材料。? 利用反應燒結原理，以氮化反應使含硅粉的SiC坯體燒結，燒成過程在通入氮氣、容易控制的密閉爐內完成。爐內溫度、壓力、氣氛均要嚴格控制。主要工藝參數：氮化氣體壓力0.02～0.04MPa，爐內氣氛含O2量小于0.01%，**終氮化溫度1350～1450℃，氮化總時間隨制品形狀、尺寸不同而異。? 氮化硅結合碳化硅磚具有良好的耐堿侵蝕性、抗熔融冰晶石潤濕性、抗氧化性、耐磨性、高導熱性、抗熱震性和極低的電導率。? 氮化硅結合碳化硅磚主要用做高爐下部爐身內襯，比使用傳統耐火材料壽命提高1倍以上，此外，可用做鋁還原電解槽內襯、陶瓷窯具，有節能、提高壽命、不污染環境等優點，還可用做高爐風口水冷管套磚。? 重結晶碳化硅制品? 重結晶碳化硅制品是以碳化硅為原料制成的碳化硅與碳化硅直接結合的耐火制品。其特點是無第二相存在，由**α-SiC構成。制造重結晶碳化硅所用原料的化學組成如下：SiC 99.5%，游離C 0.2%，Fe 0.08%，游離SiO2? 0.08%。? 重結晶碳化硅制品主要用做窯具，有節能、增加窯的有效容積、縮短燒成周期、提高窯的生產效率、經濟效益高等優點，還可用做燒嘴噴嘴頭、陶瓷輻射加熱管、元件保護管等。
?用途
??碳化硅磚熱導率高，有良好的耐磨性、抗熱震性、耐侵蝕性。因此碳化硅磚在工業范圍應用很廣。可用于冶金盛鋼筒內襯、水口、塞頭，高爐爐底及爐腹，加熱爐無水冷滑軌；有色金屬冶煉蒸餾器、精餾塔托盤、電解槽側墻、熔煉金屬坩堝；硅酸鹽工業窯爐的棚板及隔焰材料；化學工業中油氣發生器、有機廢料燃燒爐；高技術陶瓷用窯具鋁電解槽內襯、熔融鋁導管和陶瓷窯用窯具、大中型高爐爐身下部、爐腰和爐腹、鋁精煉爐爐襯、鋅蒸餾罐襯等。
